उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OUB
प्रमाणन: ISO9001
मॉडल संख्या: D275AX-5E0
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: पीपी बैग इनसाइड.उटर फिल्म लिपटे फिल्म के साथ कार्टन है।
प्रसव के समय: अपने desposit प्राप्त करने के बाद 5-15 दिनों के भीतर
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000PCS
भाग संख्या:: |
17एम-15-49280 |
नाम का हिस्सा:: |
एक प्रकार का अंगूठी |
नमूना: |
D275AX-5 |
मशीन: |
क्रॉलर डोजर |
सामग्री: |
उच्च श्रेणी का कांस्य |
रंग: |
ताँबा |
भागों को स्थापित करें: |
हस्तांतरण |
भाग संख्या:: |
17एम-15-49280 |
नाम का हिस्सा:: |
एक प्रकार का अंगूठी |
नमूना: |
D275AX-5 |
मशीन: |
क्रॉलर डोजर |
सामग्री: |
उच्च श्रेणी का कांस्य |
रंग: |
ताँबा |
भागों को स्थापित करें: |
हस्तांतरण |

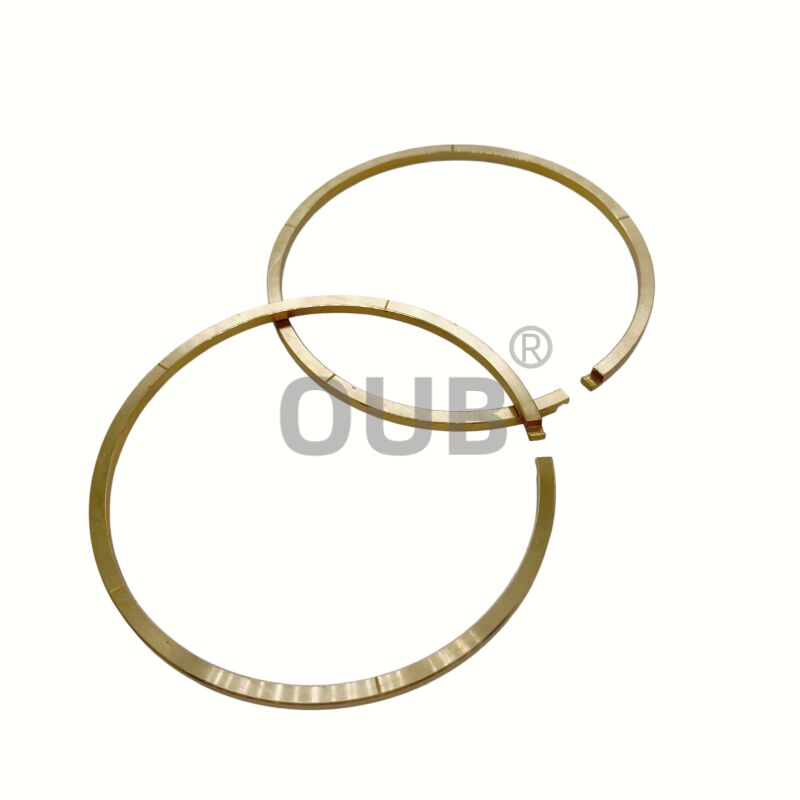

1. सील का त्वरित विवरण 17एम-15-49280:
| भाग सं. | 17एम-15-49280 |
| मशीन | क्रॉलर डोजर |
| आकार | OEM |
| सामग्री | उच्च श्रेणी का कांस्य |
| प्रकार | रिंग सील |
2. 17एम-15-49280 समूह पर भाग:
| नहीं। | भाग संख्या | प्रैट नाम | मात्रा |
| 1 | 17ए-15-41000 | ट्रांसमिशन असेंबली | 1 |
| 2 | 17ए-15-42370 | ढकना | 1 |
| 3 | 17एम-15-49280 | एक प्रकार का अंगूठी | 1 |
| 4 | 17एम-15-49290 | एक प्रकार का अंगूठी | 1 |
| 5 | 06030-06928 | सहन करना | 1 |
| 6 | 04070-00140 | अँगूठी | 1 |
| 7 | 01252-41060 | पेंच | 8 |
| 8 | 01643-31032 | वॉशर | 8 |
| 9 | 17ए-15-42351 | वाहक | 1 |
| 10 | 17ए-15-42451 | गियर | 4 |
| 11 | 418-17-39311 | सहन करना | 4 |
| 12 | 17ए-15-42570 | थ्रस्ट मेटल असेंबली | 8 |
| 13 | 17ए-15-42550 | शाफ़्ट | 4 |
| 14 | 04260-00635 | गेंद, स्टील | 4 |
| 15 | 17ए-15-42650 | अँगूठी | 1 |
| 16 | 561-15-59510 | अँगूठी | 1 |
| 17 | 17ए-15-42342 | वाहक | 1 |
| 18 | 17ए-15-42442 | गियर | 4 |
| 19 | 17ए-15-49440 | सहन करना | 4 |
| 20 | 569-15-32580 | वॉशर | 8 |
| 21 | 17ए-15-42540 | शाफ़्ट | 4 |
| 22 | 17ए-15-42960 | नत्थी करना | 4 |
| 23 | 154-15-49260 | अँगूठी | 1 |
| 24 | 566-15-79230 | अँगूठी | 1 |
| 25 | 17ए-15-42640 | अँगूठी | 1 |
| 26 | 561-15-59510 | अँगूठी | 1 |
| 27 | 17ए-15-29321 | सहन करना | 1 |
| 28 | 04065-01154 | अँगूठी | 1 |
3. 17एम-15-49280 चित्र:
4. सेवा भाग संख्या :
| भाग संख्या | भाग संख्या | भाग सं. |
| 707-35-52670 | 707-98-36590 | 707-99-59680 |
| 707-44-85180 | 707-51-70211 | 707-98-56210 |
| 707-44-10150 | 707-51-75030 | 707-98-56600 |
| 707-44-85150 | 707-51-75110 | 707-98-56610 |
| 707-44-90070 | 707-51-75211 | 707-98-56640 |
| 707-44-90080 | 707-51-80030 | 707-98-57201 |
| 707-44-90180 | 707-51-80110 | 707-98-58200 |
| 707-44-90150 | 707-51-80211 | 707-98-58210 |
| 707-44-95180 | 707-51-85130 | 707-98-58230 |
| 707-44-95150 | 707-51-85030 | 707-98-58240 |
| 707-44-10080 | 707-51-85211 | 707-98-60100 |
| 707-44-10180 | 707-51-90860 | 707-98-60110 |
| 707-44-10250 | 707-51-90130 | 707-98-60120 |
| 707-51-90130 | 707-44-10250 | 707-51-13030 |
5. अक्सर पूछे जाने वाले प्रश्न
प्रश्न: तांबे की अंगूठी का बकल क्यों खुल रहा है?
उत्तर: यह अंगूठी जिसे आप देख रहे हैं वह एक हुक-संयुक्त सील रिंग है (अक्सर भागों के मैनुअल में इसे धातु सीलिंग रिंग के रूप में संदर्भित किया जाता है)। भारी उपकरण ट्रांसमिशन में, ये घूमने वाले शाफ्ट पर गतिशील तेल-डिलीवरी सील के रूप में काम करते हैं - और इंटरलॉकिंग "बकल" खोलना इंजीनियरिंग का एक चतुर टुकड़ा है जिसे 3 प्रमुख यांत्रिक चुनौतियों को हल करने के लिए डिज़ाइन किया गया है।
1. यह धातु को खींचे बिना संयोजन की अनुमति देता है, एक लोचदार रबर ओ-रिंग के विपरीत, एक ठोस तांबे, पीतल, या कच्चा लोहा की अंगूठी फैल नहीं सकती है। इसे स्थापित करने के लिए, आपको इसे ट्रांसमिशन शाफ्ट पर स्लाइड करना होगा और इसे एक गहरे, मशीनी खांचे में छोड़ना होगा। बकल खोलने से आप सावधानीपूर्वक जोड़ को खोल सकते हैं, रिंग को शाफ्ट के व्यास के ऊपर से गुजरने के लिए पर्याप्त रूप से विस्तारित कर सकते हैं, और धातु को स्थायी रूप से मोड़ने, मोड़ने या तोड़ने के बिना खांचे में सुरक्षित रूप से स्नैप कर सकते हैं।
2. यह उच्च दबाव वाले तेल को रोकने के लिए "पिस्टन रिंग" की तरह काम करता है। ये छल्ले एक रोटरी यूनियन के रूप में कार्य करते हैं, जो क्लच पैक को संलग्न करने के लिए स्थिर ट्रांसमिशन हाउसिंग से घूमने वाले शाफ्ट के अंदर तेल मार्गों में जाने वाले उच्च दबाव वाले तेल को सील कर देते हैं। एक बार बोर के अंदर, रिंग हाउसिंग की दीवार के खिलाफ बाहर की ओर फैलती है। एक साधारण विकर्ण कट या सीधा अंतर भारी मात्रा में दबाव वाले तेल को उद्घाटन के माध्यम से बहने की अनुमति देगा। इंटरलॉकिंग बकल डिज़ाइन दोनों सिरों को यांत्रिक रूप से ओवरलैप करने के लिए बाध्य करता है। यह एक भूलभुलैया पथ बनाता है जो तेल को प्रभावी ढंग से फँसाता और रोकता है, दबाव की बूंदों को कम करता है ताकि आपके क्लच जल्दी और मजबूती से गियर बदल सकें।
3. यह गर्मी के विस्तार की भरपाई करता है: लोड के तहत ट्रांसमिशन अविश्वसनीय रूप से गर्म हो जाता है। जब तांबा/धातु गर्म होता है, तो यह परिधि में फैलता है।
प्रश्न: इस पिस्टन सील रिंग के लिए कांस्य का उपयोग क्यों किया जाता है?
ए: कांस्य उत्कृष्ट पहनने के प्रतिरोध, उच्च भार-वहन क्षमता और स्टील सिलेंडर बोर के खिलाफ प्राकृतिक चिकनाई प्रदान करता है। इसमें अच्छी तापीय चालकता भी है, जो ऑपरेशन के दौरान गर्मी के संचय को कम करती है, और हाइड्रोलिक तरल पदार्थों से जंग के प्रति प्रतिरोधी है। यह इसे हेवी-ड्यूटी, उच्च दबाव वाले अनुप्रयोगों के लिए आदर्श बनाता है।
प्रश्न: मैं इस कांस्य पिस्टन सील रिंग को सही तरीके से कैसे स्थापित करूं?
उत्तर: स्प्लिट रिंग को धीरे से फैलाएं (इसे अधिक न खींचें या विकृत न करें) और सावधानीपूर्वक इसे पिस्टन खांचे में रखें। यदि एकाधिक रिंग स्थापित कर रहे हैं, तो द्रव बाईपास को रोकने के लिए उनके विभाजित अंतराल को 120° तक कम करें। रिंग किनारों या बोर को नुकसान पहुंचाने से बचने के लिए सिलेंडर में पिस्टन डालते समय एक पतला इंस्टॉलेशन स्लीव का उपयोग करें।
प्रश्न: मैं इस पिस्टन सील रिंग को सही तरीके से कैसे स्थापित करूं?
ए: अधिक खिंचाव से बचने के लिए स्प्लिट रिंग को हाथ से या उचित रिंग एक्सपैंडर के साथ सावधानीपूर्वक विस्तारित करें, इसे पिस्टन खांचे में स्लाइड करें, सुनिश्चित करें कि यह बिना मुड़े सपाट बैठता है, फिर सिलेंडर में पिस्टन को इकट्ठा करने से पहले यदि कई रिंगों का उपयोग किया जाता है, तो रिंग गैप को कम करें।
